Luogo di origine: | Shenzhen, Cina |
Marca: | SCED |
Certificazione: | UL, CE |
Numero di modello: | TR-4N-02 |
Quantità di ordine minimo: | 200pcs |
---|---|
Imballaggi particolari: | scatola standard |
Larghezza terminale: | 10.00mm | Tensione nominale/Currennt: | 300V/30A |
---|---|---|---|
Edilizia abitativa: | UL 94V-0 di PA66/ | colore: | grigio |
Vite: | M3/ Zinco d'acciaio placcato | Gabbia del morsetto: | D'ottone/nichelato |
Evidenziare: | blocchetto del terminale filo,alimentazione tramite i blocchetti terminali |

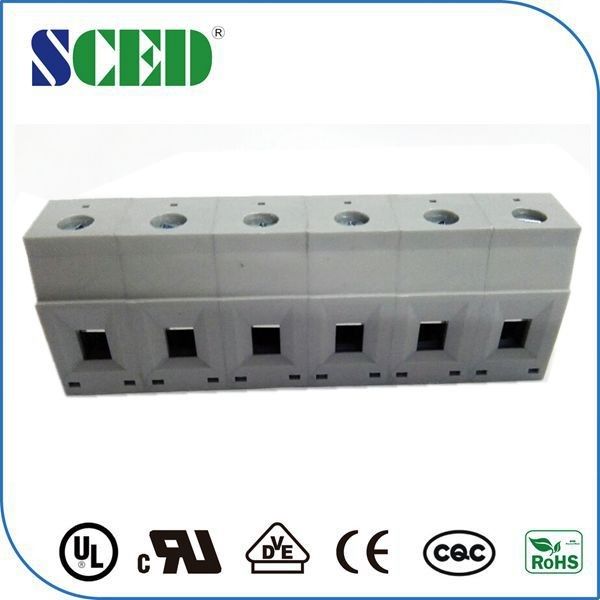

Tramite la vite di collegamento M3 del supporto del pannello del PWB dei blocchetti terminali del pannello
1. Vite: Zinco d'acciaio di M3/placcato
2. Usato per l'alimentazione elettrica, il filtro da potere ed il controllo industriale

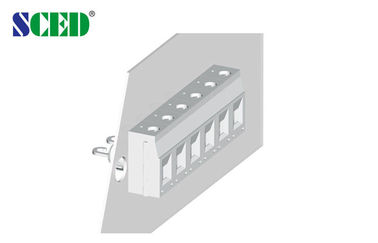

3. Facile monti al pannello con spessore all'interno di 10mm.
4. Temperatura di funzionamento: -40℃~+150℃
Specifiche di parametro e del disegno della foto:
Dati tecnici dell'UL |
B |
C |
D |
Tensione nominale/V/A corrente |
300/30 |
|
300/10 |
AWG della gamma del cavo |
10-30 |
|
10-30 |
Dati tecnici di IEC |
|
||
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
Classe di contaminazione |
3 |
2 |
2 |
Tensione nominale/V/A corrente |
500/32 |
630/32 |
1000/32 |
Sovratensione stimata chilovolt |
6 |
6 |
6 |
Capacità di collegamento stimata millimetro2 |
4 |
||
Materiale |
|
||
Materiale di isolamento/classe di infiammabilità |
PA66/UL94, V-0 |
||
Gabbia/placcatura del morsetto |
D'ottone/nichelato |
||
Bordo/placcatura di conduzione |
D'ottone/nichelato |
||
Vite/placcatura |
Acciaio/zinco placcato |
||
Altri dati |
|
||
Lunghezza di spogliatura millimetro |
8 |
||
Vite/coppia di torsione/lbf.in |
M3/5.3-7 |
Applicazioni:
1. PWB, convertitori di frequenza,
2. Sito di server, commutatore, alimentazione elettrica, illuminazione elettrica, controllo di industria, automazione, Electric Power,
3. Trasporto di ferrovia, comunicazione, sicurezza, attrezzature della medicina, militari, elevatore, ecc…
Vantaggio competitivo:
FOTO E DISEGNO
FOTO
Foto di certificazioni di SCED:
