Dettagli:
Termini di pagamento e spedizione:
|
| Entrata del cavo: | Entrata verticale del cavo | Applicazioni: | PWB, convertitore di frequenza, ecc. |
|---|---|---|---|
| colore: | verde | Numero dei contatti: | 2-22pins |
| Pece: | 5.08mm | Corrente nominale: | 18A |
| Tensione nominale: | 300V | Tipo: | Blocchetti terminali Pluggable maschii |
| Evidenziare: | connettore del blocchetto terminali di potere,blocchetto terminali elettrico |
||
Il PWB inserisce 18A dei blocchetti terminali 2 - 22 maschio di Pali e fermaglio
Dettaglio rapido
1. I blocchetti terminali Pluggable è ampiamente usati nel servo azionamento, commucation di sicurezza, settore produzione energia, risparmio energetico ed ecc.
1. può essere collegato con TP508H-00 TP508H-00V, TP508H-01, TP508H-01V, TP508H-04, TP508H-05, TP508H-06, TP508H-06V, TP508H-07, TP508H-07V,
2. Il toghter pluggable del lavoro del sistema dalla spina e dall'intestazione.
3. Le caratteristiche principali è essi possono essere potere raggiunto inserita/disinserita liberamente.
4. La spina può essere tappata dentro e fuori molto convenientemente.
5. Materiale: L'alloggio di plastica è PA66 (UL94 V-0), temperatura di funzionamento: Gabbia del morsetto di -40℃~+105℃ e terminale dell'intestazione facendo uso di ottone, morsetto della molla con bronzo fosforoso, vite facendo uso dell'acciaio di alta qualità.
Questa partita maschio dell'incavo con la serie femminile della spina: TP381P-00, TP381P-01, TP381P-02, TP381P-03,
TP381P-04, vedono prego prima la manifestazione delle foto
Colore standard: Colore verde. Altri colori anche disponibili, si riferiscono a prego sotto come ordinare e
selezioni il colore
volete.
Blocchetti terminali Pluggable, blocchetti terminali alimentabili, connettori del blocchetto terminali, connettori del PWB
Come ordinare:
Applicazioni:
PWB, convertitori di frequenza, sito di server, commutatore, alimentazione elettrica, illuminazione elettrica, controllo di industria,
Automazione, trasporto di ferrovia, comunicazione, Electric Power, sicurezza, attrezzatura della medicina,
Militari,
Elevatore, ecc…
Specifiche del disegno e di parametro:
|
Dati tecnici dell'UL |
B |
C |
D |
|
Tensione nominale/V/A corrente |
300/18 |
|
|
|
AWG della gamma del cavo |
|
|
|
|
Dati tecnici di IEC |
|
||
|
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe di contaminazione |
3 |
2 |
2 |
|
Tensione nominale/V/A corrente |
320/24 |
320/24 |
630/24 |
|
Sovratensione stimata chilovolt |
4 |
4 |
4 |
|
Materiale |
|
||
|
Materiale di isolamento/classe di infiammabilità |
PA66/UL94, V-0 (THR: PA46, UL94, V-0) |
||
|
Terminale/placcatura |
Rame/latta placcata |
||
|
Altri dati |
|
||
|
Diametro del foro millimetro del PWB |
φ1.5 |
||
|
PinDimension millimetro |
0,4 x 1,1 |
||
Vantaggio competitivo:
1. Buona qualità stabile
2. Prezzo competitivo
3. Rapidamente risposta
4. Prodotti della gamma completa per la selezione
5. Flessibile per progettare la parte esatta per richiesta dei clienti

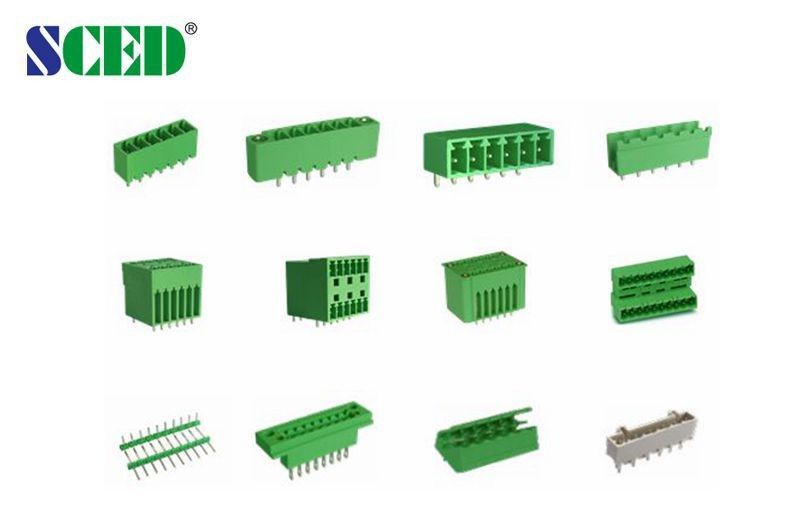

Foto del disegno
