Luogo di origine: | Guangdong, Cina |
Marca: | SCED |
Certificazione: | CE,UL,CUL,CQC and VDE etc. |
Numero di modello: | TB825-01 |
Quantità di ordine minimo: | 500 pezzo/pezzi |
---|---|
Prezzo: | USD 0.04-0.08 per Pole |
Imballaggi particolari: | Dimensione matrice standard del cartone: 341 x 273 x 198mm; Dimensione interna standard della scatol |
Tempi di consegna: | 5-20 giorni lavorativi |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1000000 Palo/Pali al mese |
Pali: | 2-32 pali | Passo: | 8.255mm |
---|---|---|---|
Corrente: | 20A | Tensione: | 300V |
Plastica: | PBT | vite: | M3 |
Classe di infiammabilità: | UL94, V-0 | Sovratensione stimata: | Nessun anormale entro 1 minuto |
Resistenza di isolamento: | Sopra DC500V, 500MΩ | resistenza di contatto: | Di meno che 8mΩ |
Evidenziare: | blocchetto terminali della barriera del passo di 8.255mm,Blocchetto terminali della barriera di plastica di PBT,Blocchetto terminali PBT di plastica del PWB |

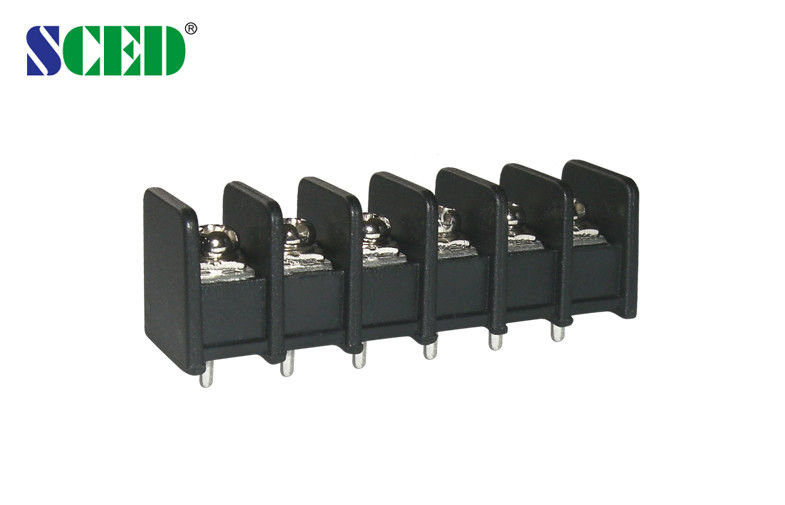

vite del blocchetto terminali 2-32 Pali 300V/20A M3 della barriera del passo di 8.255mm
Descrizione di prodotto dettagliata:
Passo 8.255mm, 300V 20A, 2P-32P, blocchetti terminali della barriera, blocchetti terminali di potere
■Entrata ad angolo retto del cavo; entrata □Vertical del cavo; entrata del cavo di grado □45
■Singolo livello; livelli □Double; livelli del □Triple
Colore standard: Nero. Altri colori anche disponibili.
Applicazioni:
PWB, convertitori di frequenza, sito di server, commutatore, alimentazione elettrica, controllo di industria, automazione, trasporto di ferrovia, comunicazione, Electric Power, sicurezza, attrezzatura della medicina, elevatore, ecc…
Parametro e specifiche di disegno:
Dati tecnici dell'UL |
B |
C |
D |
Tensione nominale/corrente V/A |
300/20 |
|
300/10 |
Gamma del cavo AWG |
12-26 |
|
12-26 |
Dati tecnici di IEC |
|
||
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
Classe di contaminazione |
3 |
2 |
2 |
Tensione nominale/corrente V/A |
320 / 32 |
400 / 32 |
630 / 32 |
Sovratensione stimata Chilovolt |
4 |
4 |
4 |
Capacità di collegamento stimata millimetro2 |
4 |
||
Materiale |
|
||
Materiale di isolamento/classe di infiammabilità |
PBT/UL94, V-0 |
||
Terminale/placcatura |
Ottone/Tin Plated |
||
Vite/placcatura |
Acciaio/nichelato |
||
Altri dati |
|
||
Diametro del foro del PWB millimetro |
φ1.8 |
||
Lunghezza di spogliatura millimetro |
6-7 |
||
Avviti/coppia di torsione /lbf.in |
M. 3/5-7 |
