Luogo di origine: | Guangdong, Cina |
Marca: | SCED |
Certificazione: | CE,UL,CUL,CQC and VDE etc. |
Numero di modello: | TB825-01 |
Quantità di ordine minimo: | 500 pezzo/pezzi |
---|---|
Prezzo: | USD 0.04-0.08 per Pole |
Imballaggi particolari: | Dimensione matrice standard del cartone: 341 x 273 x 198mm; Dimensione interna standard della scatol |
Tempi di consegna: | 5-20 giorni lavorativi |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1000000 Palo/Pali al mese |
Pali: | 2-32 pali | Passo: | 8.255mm |
---|---|---|---|
Corrente: | 20A | tensione: | 300V |
Plastica: | PBT | Vite: | M3 |
Classe di infiammabilità: | UL94, V-0 | Sovratensione stimata: | Nessun anormale entro 1 minuto |
Resistenza di isolamento: | Sopra DC500V, 500MΩ | Resistenza di contatto: | Di meno che 8mΩ |
Evidenziare: | Blocchetti terminali di potere di plastica di PBT,blocchetti terminali di potere del passo di 8.255mm,Blocchetto terminali della barriera di 32 Pali |

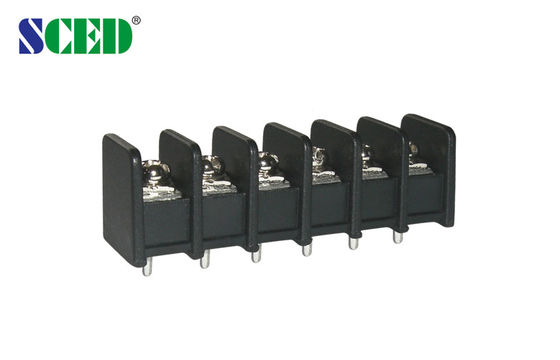

Morsettiera a barriera con passo da 8,255 mm 2-32 Pali 300V/20A Vite M3
Prodotto dettagliatoDescrizione:
Passo 8,255 mm, 300 V 20 A, 2P-32P, morsettiere a barriera, morsettiere di alimentazione
■Ingresso filo ad angolo retto;□Ingresso filo verticale;□ Ingresso filo a 45 gradi
■Singolo livello;□Doppi livelli;□Triplo livelli
Colore standard: nero.Disponibili anche altri colori.

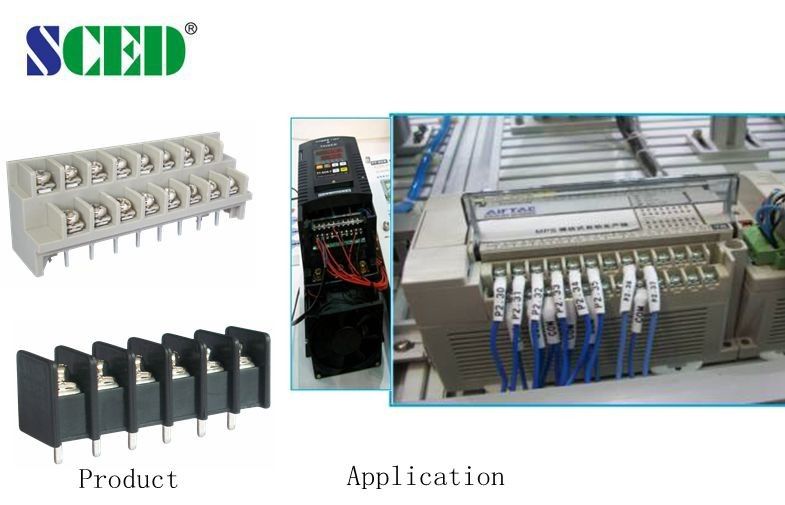

Applicazioni:
PCB, convertitori di frequenza, sito server, interruttori, alimentatori, controllo industriale, automazione, trasporto ferroviario, comunicazioni, energia elettrica, sicurezza, apparecchiature mediche, ascensori, ecc.
Parametro e disegnoSpecifiche:
Dati tecnici UL |
B |
C |
D |
Tensione nominale / Corrente V/A |
300/20 |
|
300/10 |
Gamma cavi AWG |
12-26 |
|
12-26 |
Dati tecnici CEI |
|
||
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
Classe di contaminazione |
3 |
2 |
2 |
Tensione nominale / Corrente V/A |
320/32 |
400/32 |
630/32 |
Tensione di picco nominale KV |
4 |
4 |
4 |
Capacità Nominale Connessione mm2 |
4 |
||
Materiale |
|
||
Materiale isolante / Classe di infiammabilità |
PBT/UL94, V-0 |
||
Terminale / Placcatura |
Ottone / Stagnato |
||
Vite / Placcatura |
Acciaio/nichelato |
||
Altri dati |
|
||
Diametro foro PCB mm |
φ1,8 |
||
Lunghezza Spelatura mm |
6-7 |
||
Vite / Coppia / lbf.in |
M3/5-7 |
Vantaggio competitivo:
