Evidenziare
connettori per blocchi terminali per PCB
,blocchetto terminali del supporto del PWB
-
Pece5,00
-
Poli2P-24P
-
Voltaggio300 V
-
Attuale10A
-
ColoreVerde
-
ViteM3
-
Luogo di origineShenzen, Cina
-
MarcaSCED
-
CertificazioneUL, CE
-
Numero di modelloTJ500-00
-
Quantità di ordine minimo500
-
PrezzoGet latest price
-
Imballaggi particolaricartone standard per l'esportazione
-
Termini di pagamentoT/T
-
Capacità di alimentazione1KK di pali ogni mese
Connessione di gabbia di pinza in ottone
Connessione di gabbia di pinza in ottone
Rapido dettaglio
Passaggio: 5,00 mm
Poli: 2P-24P
Tensione/corrente: 300V/10A
Distanza del filo: 12-26 AWG
Materiali: alloggiamento in plastica PA66 (UL94 V-0)
Temperatura di funzionamento: -40°C~+105°C
La gabbia della pinza e il terminale sono in ottone o rame di alta qualità
La vite è di acciaio di alta qualità M3
Spec.
1. PCB Euro Terninal Blocks è ampiamente utilizzato nell'industria e controllo automatico, potenza, conversione di frequenza e ecc.
2È costituito da un alloggiamento in plastica, una gabbia di pinza, un terminale e una vite.
3. Può essere impilato in poli diversi tramite 2P e 3P,
4Direzione di ingresso del filo: 45 90 180 gradi
4. Materiali: alloggiamento in plastica è PA66(UL94 V-0) Temperatura di funzionamento: -40~+105 gabbia della pinza e terminale è ottone di alta qualità o vite di rame è acciaio di alta qualità
Parametro e disegnoSpecificità:
|
Dati tecnici UL |
B |
C |
D |
|
Tensione nominale/corrente V/A |
300 / 10 |
|
300 / 10 |
|
Distanza del filo AWG |
12-26 |
|
12-26 |
|
Dati tecnici CEI |
|
||
|
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe di contaminazione |
3 |
2 |
2 |
|
Tensione nominale/corrente V/A |
250 / 10 |
400 / 10 |
630 / 10 |
|
Tensione di sovratensione nominale KV |
4 |
4 |
4 |
|
Capacità di connessione nominale in mm2 |
2.5 |
||
|
Materiale |
|
||
|
Materiale isolante/classe di infiammabilità |
PA66 / UL94, V-0 |
||
|
Cappella di pinza / rivestimento |
In ottone / placcato di nichel |
||
|
Terminale / rivestimento |
In ottone / in stagno |
||
|
Velocità di carica |
Acciaio / zinco |
||
|
Altri dati |
|
||
|
Diametro del foro del PCB mm |
φ1.4 |
||
|
Lunghezza di spogliamento mm |
6-7 |
||
|
Velo / Torque / lbf.in |
M3 / 4,4-5.3 |
||
Vantaggio competitivo:
- Buona qualità stabile
- Prezzo competitivo
- Risposta rapida
- Prodotti di gamma completa per la selezione
- Flessibilità per progettare la parte esatta in base alla domanda dei clienti
Applicazioni:
PCB, convertitori di frequenza,
Sito server, switch, alimentazione, illuminazione elettrica, controllo industriale, automazione,
Trasporti ferroviari, comunicazioni, energia elettrica, sicurezza, attrezzature mediche, militari, ascensori, ecc.

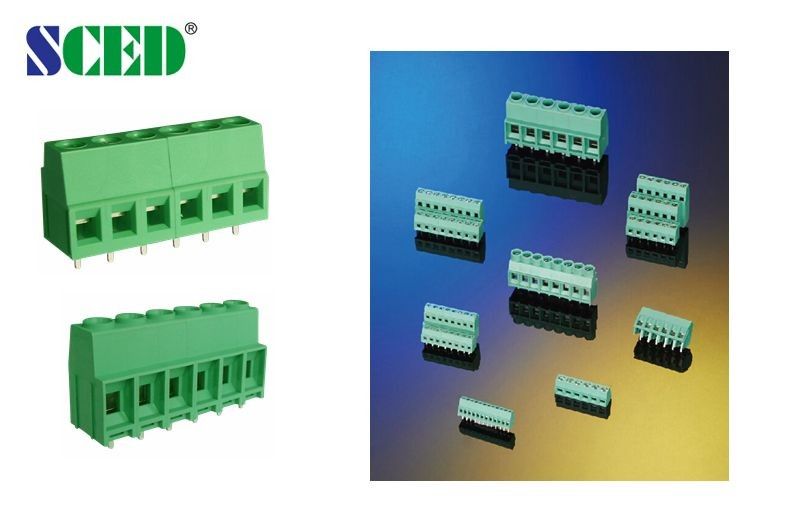

Disegno Foto e foto del prodotto:
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
