| Luogo di origine: | Guangdong Cina |
| Marca: | SCED |
| Certificazione: | CE,UL,CUL,CQC, VDE etc. |
| Numero di modello: | TJ381-04 |
| Quantità di ordine minimo: | 1000 Pc/Pcs |
|---|---|
| Prezzo: | US $ 0.07 - 0.11 / Pole |
| Imballaggi particolari: | Dimensione matrice standard del cartone: 341 x 273 x 198mm. |
| Tempi di consegna: | 5-20 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000000 Palo/Pali al mese |
| Gabbia del morsetto: | Ottone | Passo: | 3.81mm |
|---|---|---|---|
| Corrente:: | 16A | Terminale: | Rame |
| Volt:: | 300 V | Sovratensione stimata: | Nessun anormale entro 1 minuto |
| Alloggio di plastica: | UL94, V-0 | Resistenza di isolamento: | Sopra DC500V, 500MΩ |
| Resistenza di contatto: | Di meno che 8mΩ | Lunghezza di spogliatura: | 5-6mm |

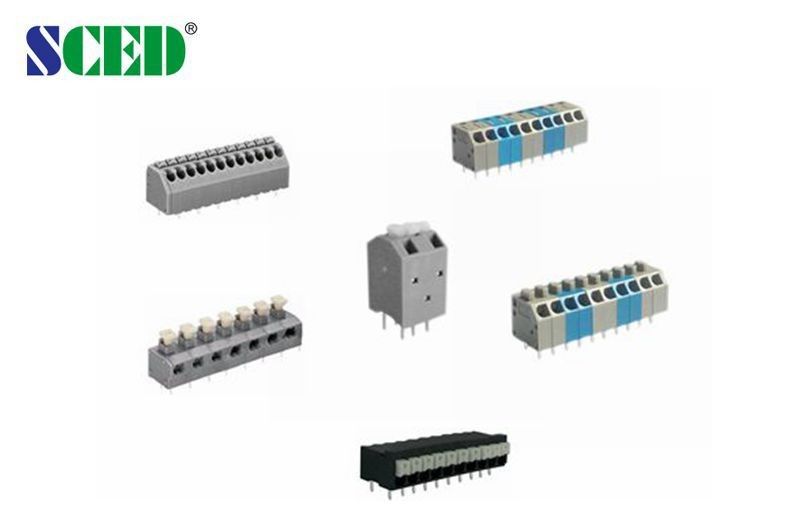

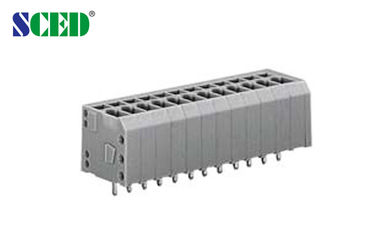

Morsettiera a molla in ottone a un livello passo 3,5 mm PA66 UL94-V0
Prodotto dettagliatoDescrizione:
Passo 3,81 mm, 300 V 16 A, 2P-28P,Morsettiere a molla, terminali senza viti
■Ingresso filo ad angolo retto;□Ingresso filo verticale;□ Ingresso filo a 45 gradi
■Singolo ponte;□Doppi piani;□Mazzi tripli
Colore standard: grigio.Disponibili anche altri colori.
Applicazioni:
1.PCB, convertitori di frequenza, sito server, interruttore, alimentatore, illuminazione elettrica
2. Controllo industriale, automazione, trasporto ferroviario, comunicazione, energia elettrica, sicurezza, attrezzature mediche, militari, ascensori, ecc.
Parametro e disegnoSpecifiche:
|
Morsettiera a molla PCB Dati tecnici UL |
B |
C |
D |
|
Tensione nominale / Corrente V/A |
300/5 |
|
|
|
Gamma cavi AWG |
16-22 |
|
|
|
Dati tecnici CEI |
|
||
|
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe di contaminazione |
3 |
2 |
2 |
|
Tensione nominale / Corrente V/A |
320/5 |
400/5 |
630/5 |
|
Tensione di picco nominale KV |
4 |
4 |
2.5 |
|
Capacità di connessione nominale mm2 |
1.5 |
||
|
Materiale |
|
||
|
Materiale isolante / Classe di infiammabilità |
PA66/UL94, V-0 |
||
|
Primavera / Placcatura |
|
||
|
Terminale / Placcatura |
Bronzo fosforoso / Stagnato |
||
|
Altri dati |
|
||
|
Diametro foro PCB mm |
φ1.2 |
||
|
Lunghezza Spelatura mm |
8-9 |
||
Vantaggio competitivo:
