Luogo di origine: | Guangdong, Cina |
Marca: | SCED |
Certificazione: | UL,CE,CUL,CQC and VDE etc. |
Numero di modello: | TR-10N-07 |
Quantità di ordine minimo: | 500 pezzo/pezzi |
---|---|
Prezzo: | USD 0.45-0.85 per Pole |
Imballaggi particolari: | Dimensione matrice standard del cartone: 341 x 273 x 198mm; Dimensione interna standard della scatol |
Tempi di consegna: | 5-20 giorni lavorativi |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1000000 Palo/Pali al mese |
Attuale: | 65A | Voltaggio: | 300 V |
---|---|---|---|
Materiale isolante: | PA66 | Larghezza terminale: | 10.1mm |
Vite: | acciaio | Lunghezza di spogliatura: | 11mm |
Gamma di fili: | 6-24 AWG | Classe di infiammabilità: | UL94, V-0 |
Tensione di picco nominale: | Nessuna anomalia entro 1 minuto | Resistenza di contatto: | Meno di 8mΩ |
Evidenziare: | Morsettiere passanti in ottone,morsettiere passanti M4,morsettiere 300V 65A |
300V 65A attraverso la larghezza terminale dell'ottone M4 PA66 10.1mm dei blocchetti terminali del pannello UL94-V0
Prodotto dettagliatoDescrizione:
Passo 10,1 mm, 300 V 65 A, 2P-24P, morsettiere passanti per pannello/morsettiere passanti
■Ingresso filo ad angolo retto;□Ingresso filo verticale;□ Ingresso filo a 45 gradi
■Singolo ponte;□Doppi piani;□Mazzi tripli
Colore standard: grigio.Disponibili anche altri colori.
Applicazioni:
PCB, convertitori di frequenza, sito server, interruttori, alimentatori, illuminazione elettrica, controllo industriale, automazione, trasporto ferroviario, comunicazioni, energia elettrica, sicurezza, apparecchiature mediche ecc.

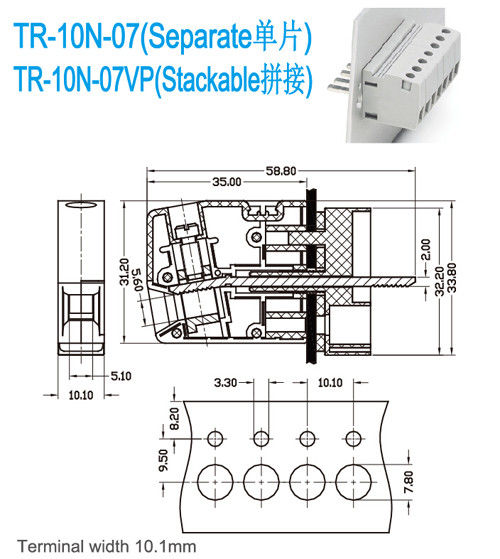

Parametro e disegnoSpecifiche:
Dati tecnici UL |
B |
C |
D |
Tensione nominale / Corrente V/A |
600/65 |
|
600/5 |
Gamma cavi AWG |
6-24 |
|
6-24 |
Dati tecnici CEI |
|
||
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
Classe di contaminazione |
3 |
2 |
2 |
Tensione nominale / Corrente V/A |
630/76 |
800/76 |
1000/76 |
Tensione di picco nominale KV |
6 |
6 |
6 |
Capacità Nominale Connessione mm2 |
10 |
||
Materiale |
|
||
Materiale isolante / Classe di infiammabilità |
PA66/UL94, V-0 |
||
Morsetto Gabbia / Placcatura |
Ottone/nichelato |
||
Scheda di conduzione / Placcatura |
Ottone/nichelato |
||
Vite / Placcatura |
Acciaio / Zincato |
||
Altri dati |
|
||
Lunghezza Spelatura mm |
11 |
||
Vite / Coppia / lbf.in |
M4/10.6-13 |
