Luogo di origine: | Guangdong, Cina |
Marca: | SCED |
Certificazione: | UL, CE |
Numero di modello: | TB952-02 |
Quantità di ordine minimo: | 500 pezzo/pezzi |
---|---|
Prezzo: | USD 0.048-0.088 PER Pole |
Imballaggi particolari: | Dimensione matrice standard del cartone: 341 x 273 x 198mm; Dimensione interna standard della scatol |
Tempi di consegna: | 5-20 giorni lavorativi |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1000000 Palo/Pali al mese |
Intonazione: | 9.52mm | Entrata del cavo: | Angolo retto |
---|---|---|---|
Voltaggio: | 300 V | Attuale: | 20A |
colore: | Nero | PLASTICA: | PBT |
Parti metalliche: | Ottone | Tensione di picco nominale: | Nessuna anomalia entro 1 minuto |
Classe di infiammabilità: | UL94, V-0 | Resistenza di isolamento: | Sopra DC500V, 500MΩ |
Evidenziare: | Morsettiera a barriera con spaziatura di 9,52 mm,morsettiera a barriera 24P |

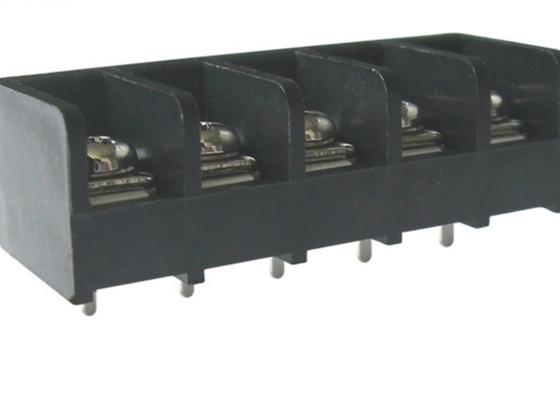

Ingresso ad angolo retto del cavo dei pali del blocchetto terminali 300V 20A 2-24 della barriera di spaziatura 9.52mm
Prodotto dettagliatoDescrizione:
Passo 9,525 mm, 300 V 20 A, 2P-24P, morsettiere a barriera, morsettiere di alimentazione
■Ingresso filo ad angolo retto;□Ingresso filo verticale;□ Ingresso filo a 45 gradi
■Singolo livello;□Doppi livelli;□Triplo livelli
Colore standard: nero.Disponibili anche altri colori.
Applicazioni:
PCB, convertitori di frequenza, sito server, interruttori, alimentatori, illuminazione elettrica, controllo industriale, automazione, trasporto ferroviario, comunicazioni, energia elettrica, sicurezza, apparecchiature mediche, militari, ascensori, ecc.
Parametro e disegnoSpecifiche:
Dati tecnici UL | B | C | D |
Tensione nominale / Corrente V/A | 300/20 | 300/10 | |
Gamma cavi AWG | 12-22 | 12-22 | |
Dati tecnici CEI | |||
Categoria di sovratensione | Ⅲ | Ⅲ | Ⅱ |
Classe di contaminazione | 3 | 2 | 2 |
Tensione nominale / Corrente V/A | 500/32 | 630/32 | 800/32 |
Tensione di picco nominale KV | 6 | 6 | 6 |
Capacità Nominale Connessione mm2 | 4 | ||
Materiale | |||
Materiale isolante / Classe di infiammabilità | PBT/UL94, V-0 | ||
Terminale / Placcatura | Ottone/stagnato | ||
Vite / Placcatura | Acciaio/nichelato | ||
Altri dati | |||
Diametro foro PCB mm | φ2.1 | ||
Lunghezza Spelatura mm | 8-9 | ||
Vite / Coppia / lbf.in | M 3,5 / 7-10 |
Vantaggio competitivo:
