Blocco terminale pluggable a triplo livello con passo da 5,08 mm
-
Evidenziare
di cilindrata inferiore o uguale a 50 cm3
,connettori per blocchi terminali per PCB
-
ApplicazioniPCB, sito server, interruttore, alimentatore, illuminazione elettrica,
-
ColoreVerde
-
Numero di contatti2P-24P
-
Pece5.08mm
-
Corrente nominale10A
-
Tensione nominale300 V
-
Gamma di fili12-26 AWG
-
Parole chiaveMorsettiere per montaggio su circuito stampato
-
Luogo di origineShenzen, Cina
-
MarcaSCED
-
CertificazioneUL, CE
-
Numero di modelloTJ508-02
-
Quantità di ordine minimo500
-
PrezzoGet latest price
-
Imballaggi particolaricartone standard per l'esportazione
-
Tempi di consegna7-20 giorni lavorativi
-
Termini di pagamentoT/T
-
Capacità di alimentazione1KK di pali ogni mese
Blocco terminale pluggable a triplo livello con passo da 5,08 mm
Collegamento di blocco terminale a tre livelli con collegamento di blocco terminale da 5,08 mm
■Inserimento del filo ad angolo retto; □Inserimento del filo verticale; □Inserimento del filo a 45 gradi
□Ponte singola; □Ponte doppia; ■Ponte tripla
Colore standard: Verde. Altri colori disponibili, si prega di fare riferimento a sotto Come ordinare e selezionare il colore
Se vuoi.
Blocchi terminali di montaggio per PCB, blocchi terminali per viti per PCB, blocchi terminali elettrici, terminali di sollevamento Euro
blocchi, costruttore di blocchi terminali
Come ordinare:
Applicazioni:
PCB, convertitori di frequenza, sito server, switch, alimentazione, illuminazione elettrica, controllo industriale,
Automazione, Trasporti ferroviari, Comunicazione, Energia elettrica, Sicurezza, Equipaggiamento medico, Militare,
Ascensore, ecc.
Parametro e specifiche di disegno:
|
Dati tecnici UL |
B |
C |
D |
|
Tensione nominale/corrente V/A |
300 / 10 |
|
300 / 10 |
|
Distanza del filo AWG |
12-26 |
|
12-26 |
|
Dati tecnici CEI |
|
||
|
Categoria di sovratensione |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe di contaminazione |
3 |
2 |
2 |
|
Tensione nominale/corrente V/A |
250 / 10 |
400 / 10 |
630 / 10 |
|
Tensione di sovratensione nominale KV |
4 |
4 |
4 |
|
Capacità di connessione nominale in mm2 |
1.5 |
||
|
Materiale |
|
||
|
Materiale isolante/classe di infiammabilità |
PA66 / UL94, V-0 |
||
|
Cappella di pinza / rivestimento |
In ottone / placcato di nichel |
||
|
Terminale / rivestimento |
In ottone / in stagno |
||
|
Velocità di carica |
Acciaio / zinco |
||
|
Altri dati |
|
||
|
Diametro del foro del PCB mm |
φ1.4 |
||
|
Lunghezza di spogliamento mm |
6-7 |
||
|
Velo / Torque / lbf.in |
M3 / 4,4-5.3 |
||
Vantaggio competitivo:
1Stabile, di buona qualità.
2. Prezzo competitivo
3Risposta rapida.
4. gamma completa di prodotti per la selezione
5- flessibilità per progettare la parte esatta secondo la richiesta del cliente- Sì.

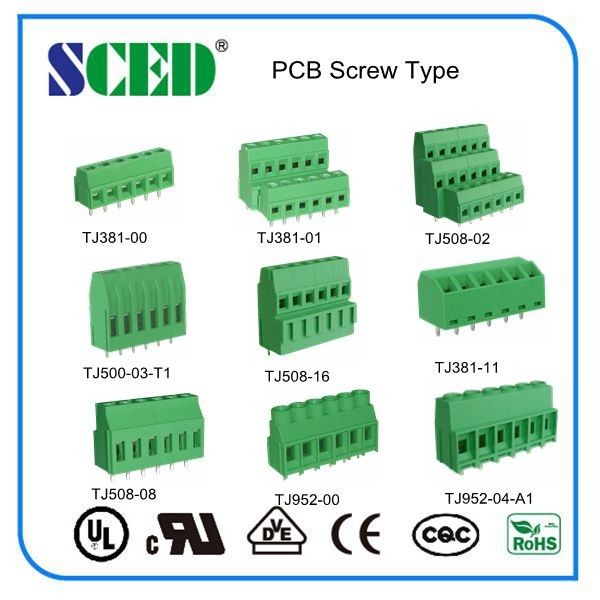

Foto di disegno:
Foto:
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
